製品紹介

SMD
面実装対応空芯コイル

コモテクノスでは、高精度の超小型コイル製作技術により
多種多様な形状の面実装対応空芯コイルを生産・供給しております。

SMD面実装対応空芯コイル
SMD面実装対応空芯コイル

標準品としてE2シリーズ(丸型)・E3シリーズ(角型低配形状)・E4シリーズ(角型)の3形状を展開。
L値2nH~約300品種以上の流通品が御座います。

カスタムにて他形状品・高精度品、キャップ品、COAT品、コア入れ加工品など、あらゆるニーズにお応えいたします。

線径・内径・L値のご指定を頂ければ、「高品質」「低価格」「短納期」にてご提供いたします。

EWC
エッジワイズコイル
角型エッジワイズコイル 集合写真

コモテクノスでは自社開発の平角線・エッジワイズ自動巻線機により、国内自社工場にて「低コスト・高品質」のエッジワイズコイルを製作致します。試作・量産のお問い合せお待ちしております。

形状

角型・丸形・楕円型・多角型・メガネ型等、多彩な形状を製作が可能
独自技術によりR部分の曲げ太りも少なく製作可能
ピッチ方向の圧縮巻き製作可能

線径

自社開発の大型巻線機、中型巻線機・小型巻線機により
・線材幅0.5mm~20.0mm
・線材厚0.1mm~10.0mm※
の巻線が可能です。
※線材幅によって異なります。上記以外でもトライ致します。

線種

PEW/AIW等 銅線以外でもアルミ・ステンレスでの巻線も可能です。

内径

カスタマイズ可能

巻方向

左右

巻線

密着巻き・スペース巻き・ランダム巻き

接着処理

ワニス含侵処理・指定接着剤使用等

端末処理

レーザー剥離・液剤剥離・機械剥離・無鉛半田処理・Sn100%メッキ処理等

環境書類対応可能

 形状

角型・丸形・楕円型・多角型・メガネ型等、多彩な形状を製作が可能。
独自技術によりR部分の曲げ太りも少なく製作可能。
ピッチ方向の圧縮巻き製作可能。

 線径

自社開発の大型巻線機、
中型巻線機・小型巻線機により
・線材幅0.5mm~20.0mm
・線材厚0.1mm~10.0mm※
の巻線が可能です。
※線材幅によって異なります。上記以外でもトライ致します。

 線種

PEW/AIW等 銅線以外でもアルミ・ステンレスでの巻線も可能です。

 内径

カスタマイズ可能

 巻方向

左右

 巻線

密着巻き・スペース巻き・ランダム巻き

 接着処理

ワニス含侵処理・指定接着剤使用等

 端末処理

レーザー剥離・液剤剥離・機械剥離・無鉛半田処理・Sn100%メッキ処理等

 環境書類対応可能

PIN
基盤さしこみ用コイル

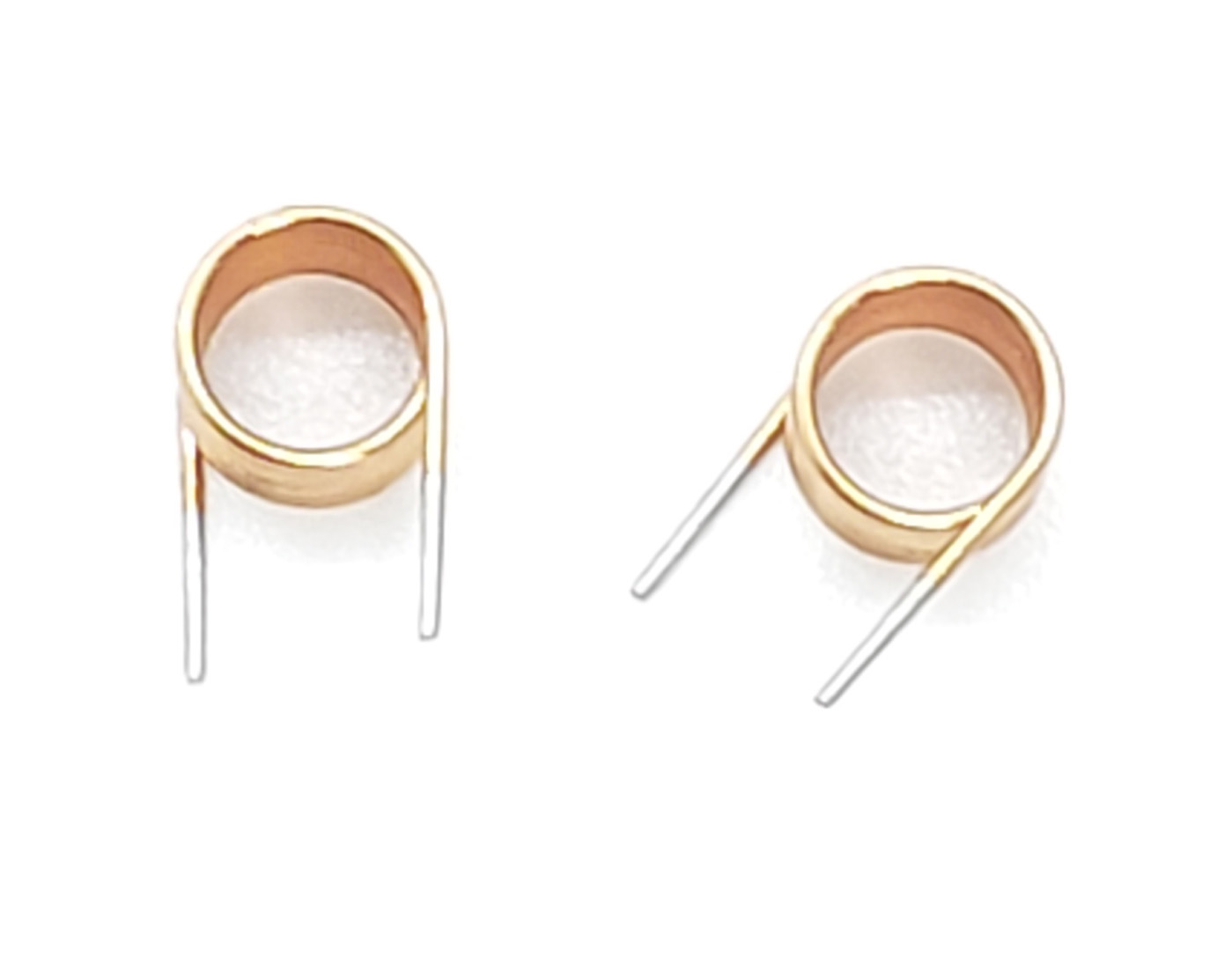

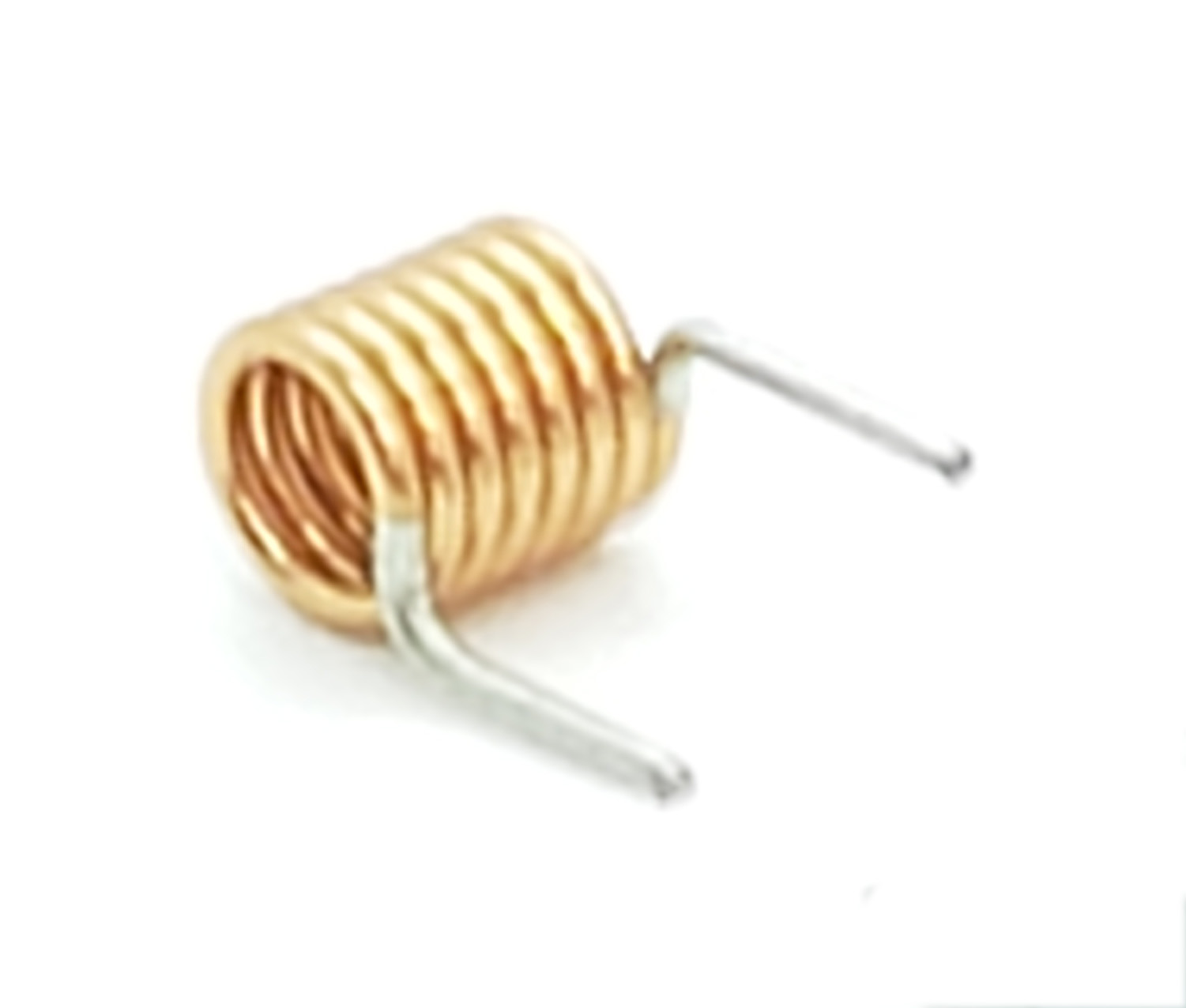

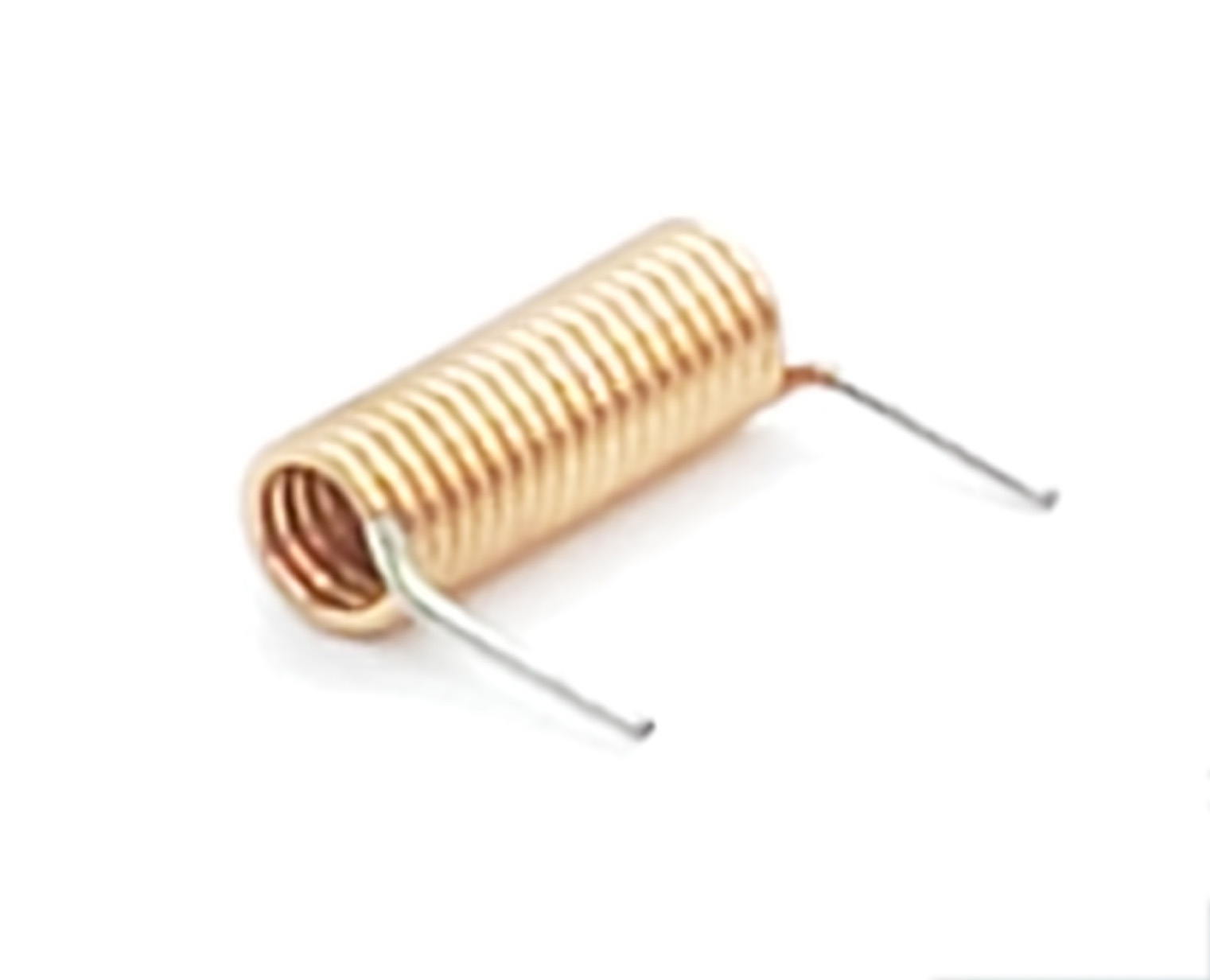

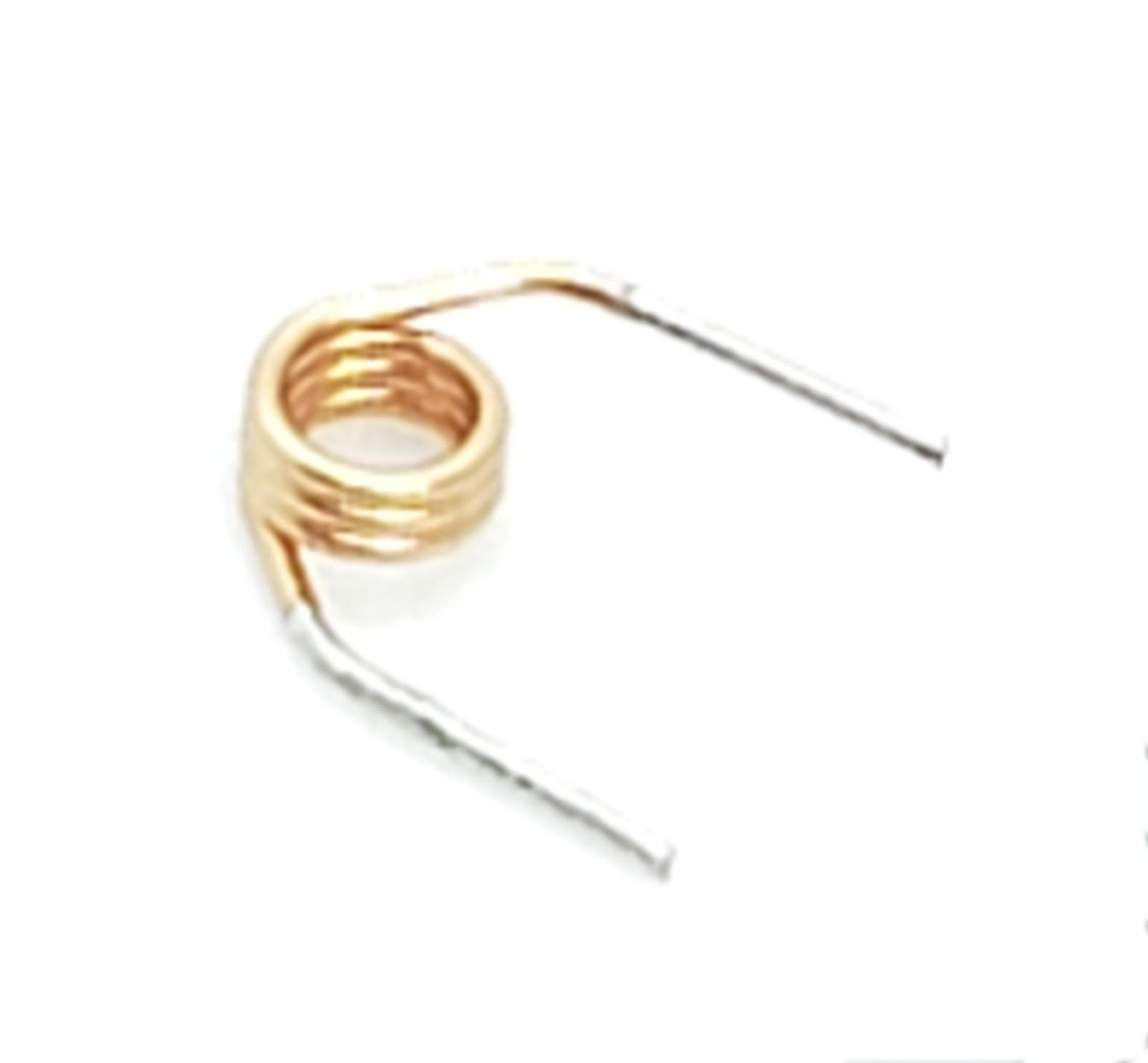

基板さしこみ用コイル(PINコイル)

コモテクノスでは、基板さしこみ用コイルの標準形状としてAtypeからKtypeを展開しております。

その他形状につきましても数多くの生産実績が御座います。

小ロット生産から大量生産まで「高品質」「短納期」「低コスト」での製作が可能です。

形状

「仕様図面」以外でも「現物コイル」「写真」「マンガ図」などから
カスタム製作可能

線径

最小0.1mm~最大3.2mmまでカスタマイズ可能

線種

UEW/PEW/AIW/スズメッキ線/ウレタン被膜線/アルミ線等様々な線種の利用が可能

内径

最小0.3mm以上

巻方向

左右

巻線

密着巻き・スペース巻き・融着

L値指定

±3%~±10%まで指定可能

端末処理

無鉛半田処理・Sn100%メッキ処理
ニッケル下地Sn100%メッキ処理・銀メッキ処理など

環境書類対応可能

 形状

「仕様図面」以外でも「現物コイル」「写真」「マンガ図」などから
カスタム製作可能

 線径

最小0.1mm~最大3.2mmまでカスタマイズ可能

 線種

UEW/PEW/AIW/スズメッキ線/ウレタン被膜線/アルミ線等様々な線種の利用が可能

 内径

最小0.3mm以上

 巻方向

左右

 巻線

密着巻き・スペース巻き・融着

 L値指定

±3%~±10%まで指定可能

 端末処理

無鉛半田処理・Sn100%メッキ処理
ニッケル下地Sn100%メッキ処理・銀メッキ処理など

 環境書類対応可能

multilayer
多層巻コイル
多層巻コイル集合写真

コモテクノスでは、多種多様な形状の多層巻きコイルを生産しております。

「充電用コイル」「リニアコイル」「ボイスコイル」
「MRI用コイル」「オーディオ用コイル」
「ブレーカー用コイル」など

弊社では自動巻線機にて「高品質」「短納期」「低コスト」での製作が可能です。少量から大量生産まで対応致します。

形状

カスタム製作可能

線径

最小0.08mm~最大3.2mmまでカスタマイズ可能

線種

UEW/PEW/AIW等様々な線種の利用が可能

内径

カスタマイズ可能

巻方向

左右

巻線

密着巻き・融着

接着処理

ワニス含侵処理・融着線・指定接着剤使用等

L値指定

±3%~±10%まで指定可能

端末処理

被膜剥離処理・無鉛半田処理・Sn100%メッキ処理等

環境書類対応可能

 形状

カスタム製作可能

 線径

最小0.08mm~最大3.2mmまでカスタマイズ可能

 線種

UEW/PEW/AIW等様々な線種の利用が可能

 内径

カスタマイズ可能

 巻方向

左右

 巻線

密着巻き・融着

 接着処理

ワニス含侵処理・融着線・指定接着剤使用等

 L値指定

±3%~±10%まで指定可能

 端末処理

被膜剥離処理・無鉛半田処理・Sn100%メッキ処理等

 環境書類対応可能

Basbar
ジャンパー線バスバー
ジャンパー線・ バスバー集合写真

コモテクノスでは、主にエナメル銅線・裸銅線の丸線・平角線を使用したシャンパー線・バスバーを生産しております。

弊社では自動巻線機にて「高品質」「短納期」「低コスト」での製作が可能です。 少量から大量生産まで対応致します。

形状

カスタム製作可能

線径

最小0.08mm~最大3.2mmまでカスタマイズ可能

線種

丸線・平角線・裸銅線・エナメル線・メッキ線等様々な線種の利用が可能

絶縁チューブ処理・プレス処理・穴かけ加工等

L値指定

±3%~±10%まで指定可能

端末処理

被膜剥離処理・無鉛半田処理・Sn100%メッキ処理等

環境書類対応可能

 形状

カスタム製作可能

 線径

最小0.08mm~最大3.2mmまでカスタマイズ可能

 線種

丸線・平角線・裸銅線・エナメル線・メッキ線等様々な線種の利用が可能

 絶縁チューブ処理・プレス処理・穴かけ加工等

 L値指定

±3%~±10%まで指定可能

 端末処理

被膜剥離処理・無鉛半田処理・Sn100%メッキ処理等

 環境書類対応可能

other
その他コイル
その他コイル

コモテクノスでは、特殊な線材・形状・巻き方のご要望にも柔軟に対応致します。

  • 銅管を巻線した「パイプコイル」
  • 丸線・平角線の「アルファ巻コイル」
  • 接着剤による固着を行う「耐変形対応コイル」
  • 「ウレタン被膜銅線」のコイル巻線
  • 「アルミ被膜銅線」のコイル巻線
  • 「ステンレス線」のコイル巻線
  • 2線同時コイル巻線
  • ワニス含侵処理 等

試作・量産のお問い合わせお待ちしております。
